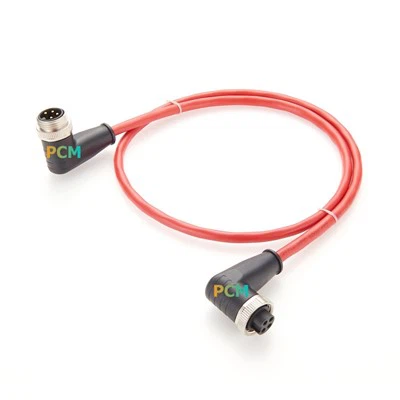

CC-Link Signal va Quvvat kabeli kompozit kabelidan foydalanish 6 Pinli 7/8"-16BMT
Sanoat avtomatlashtirish tizimi:
PLC (Programmable Logic Controller): CC-Link IE Field Network Connection Cable 7/8"-16UN Mini-Change ma'lumotlarga erishish va signal uzatishni boshqarish uchun PLC va boshqa qurilmalarni ulaydi.
Sensorlar va aktuatorlar: CC-LIN I/U moduli Kabel ulagichi 7/8"-16UN Mini-Change signal va quvvatni uzatish uchun turli sensorlar va aktuatorlarni ulash uchun ishlatiladi.
HMI (inson mashinasi interfeysi): CC-Link aloqasi 6-pinli 7/8" MINI tipidagi quvvat ulagichi ma'lumotlar va boshqaruv interfeysini ta'minlash uchun HMI ni PLC yoki boshqa boshqaruv qurilmalariga ulaydi.
Jarayonni boshqarish tizimi:
Zavodni avtomatlashtirish: ishlab chiqarish va ishlab chiqarish liniyalaridagi qurilmalar o'rtasida ulanish va signal uzatish uchun ishlatiladi.
Kimyoviy, neft va gaz: xavfsiz va samarali ishlashni ta'minlash uchun monitoring va nazorat uskunalarini ulash uchun ishlatiladi.
Qurilmalararo aloqa:
Robotik tizim: Harakat ko'rsatmalari va holat haqida fikr-mulohazalarni uzatish uchun robotlar va boshqaruv tizimlari o'rtasida ulanish uchun ishlatiladi.
Mashina ko‘rish tizimi: CC-Link ulagichi 6 pinli 7/8"-16I/U-tizimlari uchun UN minifast video signallarni uzatish va boshqarish ko‘rsatmalari uchun kameralar va ishlov berish bloklarini ulaydi.



7/8"-16UN ulagichining boshqa pinlarining roli
7/8"-16UN ulagichi turli xil pin konfiguratsiyalariga ega, eng keng tarqalganlari 2-pin, 3-pin, 4-pin, 5-pin. , 6-pin va boshqalar. Har bir konfiguratsiyaning pinlari bir oz boshqacha funksiyalarga ega, ular quyidagicha:
2-pin (2 pin):
Quvvat va tuproq: quvvat va tuproq signallarini uzatish uchun ishlatiladi, odatda oddiy quvvat ulanishlari uchun ishlatiladi.
3-pin (3 pin):
Quvvat, tuproq va signal: Quvvat va erga qo'shimcha ravishda u oddiy signal uzatish uchun signal pinini ham o'z ichiga oladi.
4-pin (4 pin):
Ma'lumot uzatish: oddiy ma'lumot uzatish uchun mos keladigan ikki juft differentsial signalni uzatish uchun ishlatiladi.
Quvvat va signal: ikkita pin quvvat va tuproq uchun ishlatiladi va ikkita pin signal uzatish uchun ishlatiladi.
5-pin (5 pin):
Murakkab ma'lumotlar aloqasi: ko'proq signallarni uzatish uchun ishlatiladi, murakkab ma'lumotlar aloqasi ilovalari uchun mos keladi.
Quvvat, tuproq va signal: uchta pin signal uzatish uchun ishlatiladi va ikkita pin quvvat va tuproq uchun ishlatiladi.
6-pin (6 pin):
Ko'p signalli uzatish: murakkabroq aloqa ehtiyojlari uchun mos keladigan bir nechta juft differentsial signallarni uzatish uchun ishlatiladi.
Aralash signal: quvvat, tuproq va bir nechta signallarni o'z ichiga oladi, ular bir vaqtning o'zida quvvat va bir nechta signallarni uzatishni talab qiladigan ilovalar uchun mos keladi.
