Mahsulotlar tavsifi

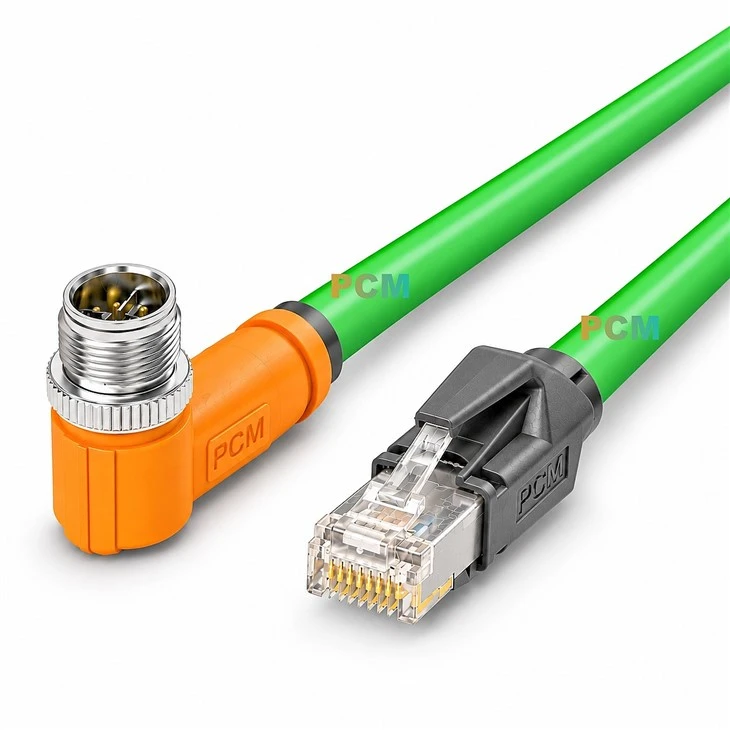

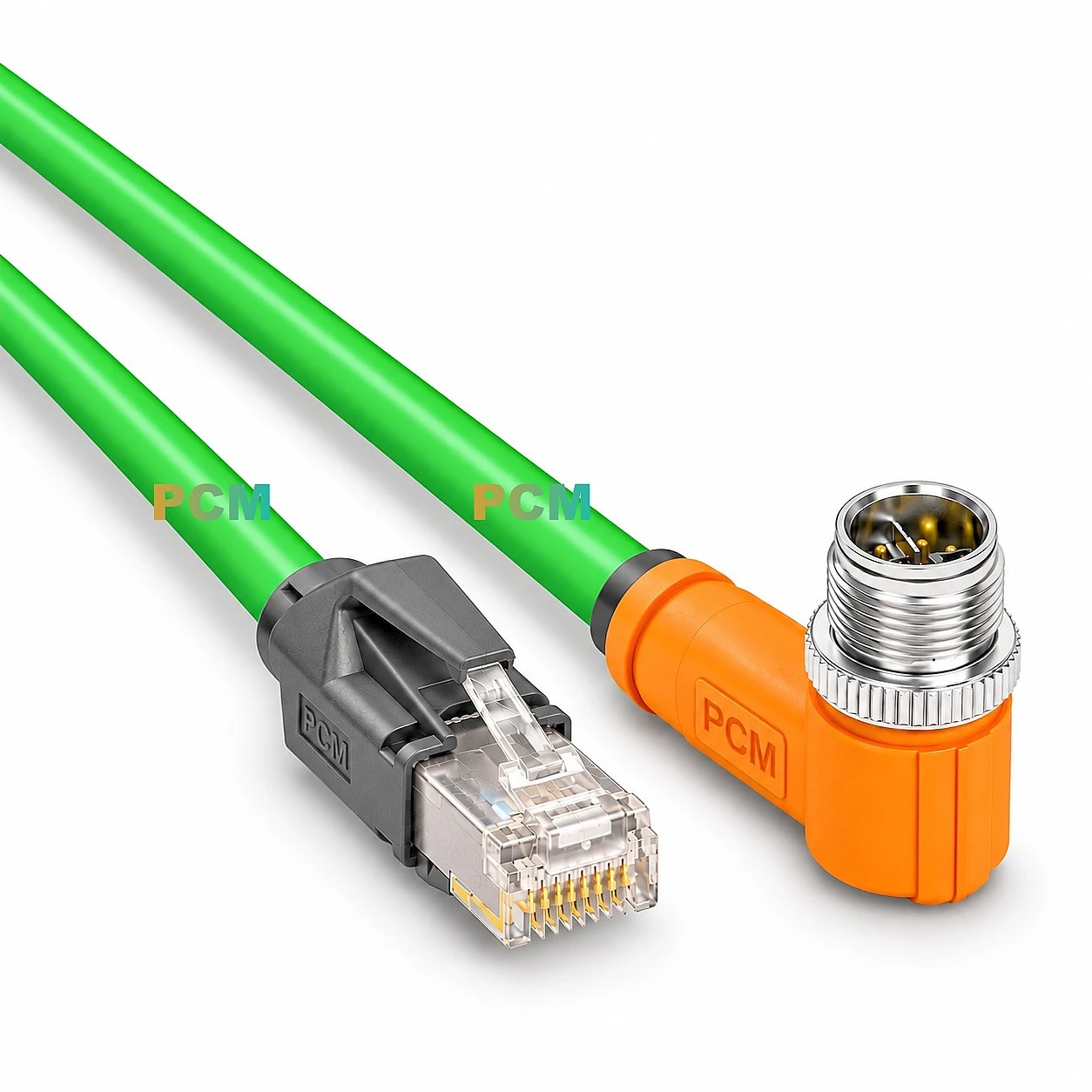

M12 X-RJ45 Cat6A Ethernet kabeliga kod

M12 X-Kodlangan 8-pinli erkak to'g'ri burchakli RJ45 erkak|Cat6A|S/FTP himoyalangan|10 Gb sanoat chekilgan

M12 X{1}}Code to RJ45 Cat6A Ethernet kabeli standart RJ45 Ethernet portlari bilan jihozlangan X-kodli M12 interfeysi va tarmoq qurilmalari o‘rtasida yuqori{4}}suratdagi sanoat Ethernet ulanishini ta’minlaydi. End A 8{11}}pinli M12 X-kodli erkak to‘g‘ri burchakli ulagichga ega, B End esa sanoat Ethernet uskunalari bilan qulay integratsiya qilish uchun to‘g‘ri RJ45 erkak vilkadan foydalanadi.

10 Gbit/s gacha bo‘lgan Cat6A sanoat chekilgan aloqasi uchun mo‘ljallangan ushbu M12 dan RJ45 gacha bo‘lgan sanoat chekilgan kabeli ishonchli yuqori tarmoqli ma’lumotlarni uzatish uchun to‘rt-juftlik himoyalangan kabel konstruksiyasidan foydalanadi. S/FTP himoyasi dvigatellar, drayvlar va boshqa elektr jihozlari tarmoq signallariga ta'sir qilishi mumkin bo'lgan talabchan avtomatlashtirish muhitlarida elektromagnit shovqin va o'zaro aloqalarni kamaytirishga yordam beradi.

90 graduslik M12 ulagichi ixcham uskunalar atrofida o'rnatish bo'shlig'ini kamaytiradi, to'g'ridan-to'g'ri RJ45 ulagichi sanoat kalitlari, sanoat shaxsiy kompyuterlari, kontrollerlar va boshqa mos Ethernet uskunalariga to'g'ridan-to'g'ri ulanishni ta'minlaydi.

Mahsulot spetsifikatsiyalari

Element	Spetsifikatsiya
Mahsulot nomi	M12 X-RJ45 Cat6A Ethernet kabeliga kod
Kabel turi	M12 X-Erkakni RJ45 Erkakga kodladi
Ulagich A	M12 X-Kodlangan 8-pinli erkak to‘g‘ri burchakli
Ulagich B	RJ45 to'g'ridan-to'g'ri erkak vilka
Ma'lumot tezligi	10 Gbit/s gacha
Kabel qurilishi	4 × 2 × AWG26/7
Juftlar soni	4 ta o'ralgan juftlik
Himoya	S/FTP himoyalangan
Kabel rangi	Maxsus mavjud
M12 standarti	IEC 61076-2-109
M12 himoyasi	IP65 / IP67 to'g'ri ulanganda*
Assambleya konfiguratsiyasi	Ikki tomonlama
Kabel uzunligi	Maxsus mavjud
Oddiy ilovalar	Sanoat chekilgan kalitlari, mashinani ko'rish va sanoat kameralari

Mahsulotning asosiy afzalliklari

10Gbps Cat6A Ethernet

To'rt{0}}juftlik Cat6A konstruktsiyasi 10 Gbit/s gacha chekilgan ma'lumotlar uzatishni qo'llab-quvvatlaydi, bu esa ushbu M12 X-kodni RJ45 Cat6A kabeliga-o'tkazish uchun yuqori tarmoqli kengligi sanoat avtomatlashtirish, mashinani ko'rish va sanoat Ethernet tarmoqlari uchun mos qiladi.

Boʻsh joy-M12 toʻgʻri burchakni tejash

90-darajali X-kodli M12 ulagichi o‘rnatish masofasini kamaytiradi va kabelning boshqariladigan chiqish yo‘nalishini ta’minlaydi. Bu to'g'ri burchakli M12 - RJ45 kabelini ixcham mashinalar, kameralar va sanoat uskunalari uchun amaliy qiladi.

S/FTP himoyalangan qurilish

Himoyalangan to‘rtta juftlik kabel konstruksiyasi elektromagnit parazitlarni va o‘zaro aloqalarni kamaytirishga yordam beradi-barqaror yuqori tezlikdagi aloqa. M12 X-kodli 10 Gb chekilgan kabeli elektr talab qiladigan sanoat muhitlari uchun mo'ljallangan.

Pinni tayinlash va simlarni ulash

M12 X-Kodlangan 8-pinli erkak to‘g‘ri burchakli RJ45 erkak

Bu kabel 8-pinli M12 X-kodli erkak to‘g‘ri burchakli ulagichdan-to‘rtta juftlik yuqori tezlikdagi sanoat Ethernet aloqasi uchun to‘g‘ri RJ45 erkak vilkadan foydalanadi. Yakuniy o'tkazgichni xaritalash va qalqonni tugatish tasdiqlangan Premier Cable ishlab chiqarish chizmasiga va ulangan uskunaning interfeys talablariga rioya qilishi kerak.

Interfeys	Konfiguratsiya
Oxiri A	M12 X-Kodlangan, 8-pinli, Erkak, To‘g‘ri burchakli
Oxiri B	RJ45 Erkak vilkasi, to'g'ri
Ethernet juftliklari	4 Twisted Pairs / 8 Supero'tkazuvchilar
Tarmoq unumdorligi	Cat6A / 10 Gigabitgacha Ethernet
Yakuniy pinout	Tasdiqlangan ishlab chiqarish chizmasiga muvofiq tasdiqlang

Muhim:Faqat ulagichning tashqi ko'rinishidan muvofiqlikni aniqlamang. Buyurtma yoki oʻrnatishdan oldin X-kodlash, ulagich jinsi, Ethernet toifasi, pin tayinlanishi, ekranlash talablari va tasdiqlangan ishlab chiqarish chizmasini tasdiqlang.

Ulanish va moslik

M12 X-RJ45 standart tarmoq uskunasiga kodlangan erkak

Buning M12 tomoniM12 X-RJ45 sanoat Ethernet kabeliga kodmos keluvchi 8{2}}pinli M12 X-kodli ayol Ethernet interfeysi bilan birlashtirish uchun mo‘ljallangan. To'g'ridan-to'g'ri RJ45 erkak vilkasi sanoat kalitlari, sanoat kompyuterlari, kontrollerlari va boshqa tarmoq uskunalaridagi mos keladigan RJ45 Ethernet portlariga ulanadi.

Ulanish	Konfiguratsiya
M12 tomoni	M12 X-Kodlangan 8-pinli erkak, to‘g‘ri burchakli
Ulanish interfeysi	Mos keladigan M12 X-kodli 8-pinli ayol Ethernet interfeysi
RJ45 tomoni	Himoyalangan RJ45 erkak vilkasi, to'g'ri
Tarmoq unumdorligi	Cat6A / 10 Gbit / s gacha
Oddiy integratsiya	Sanoat chekilgan kalitlari, mashinani ko'rish tizimlari, sanoat kameralari, kontrollerlar va sanoat shaxsiy kompyuterlari

Moslik X-kodlash, ulagich jinsi, tasdiqlangan pin tayinlanishi, Ethernet toifasi, ekranlash va ulangan uskunaning tarmoq talablariga bog‘liq. IP65/IP67 himoyasi M12 ulanishiga faqat to'g'ri ulanganda va mos keladigan interfeys bilan himoyalanganda qo'llaniladi. Standart RJ45 uchi IP20, shuning uchun to'liq kabel yig'ilishi to'liq IP67 deb ta'riflanmasligi kerak.

Ilovalar

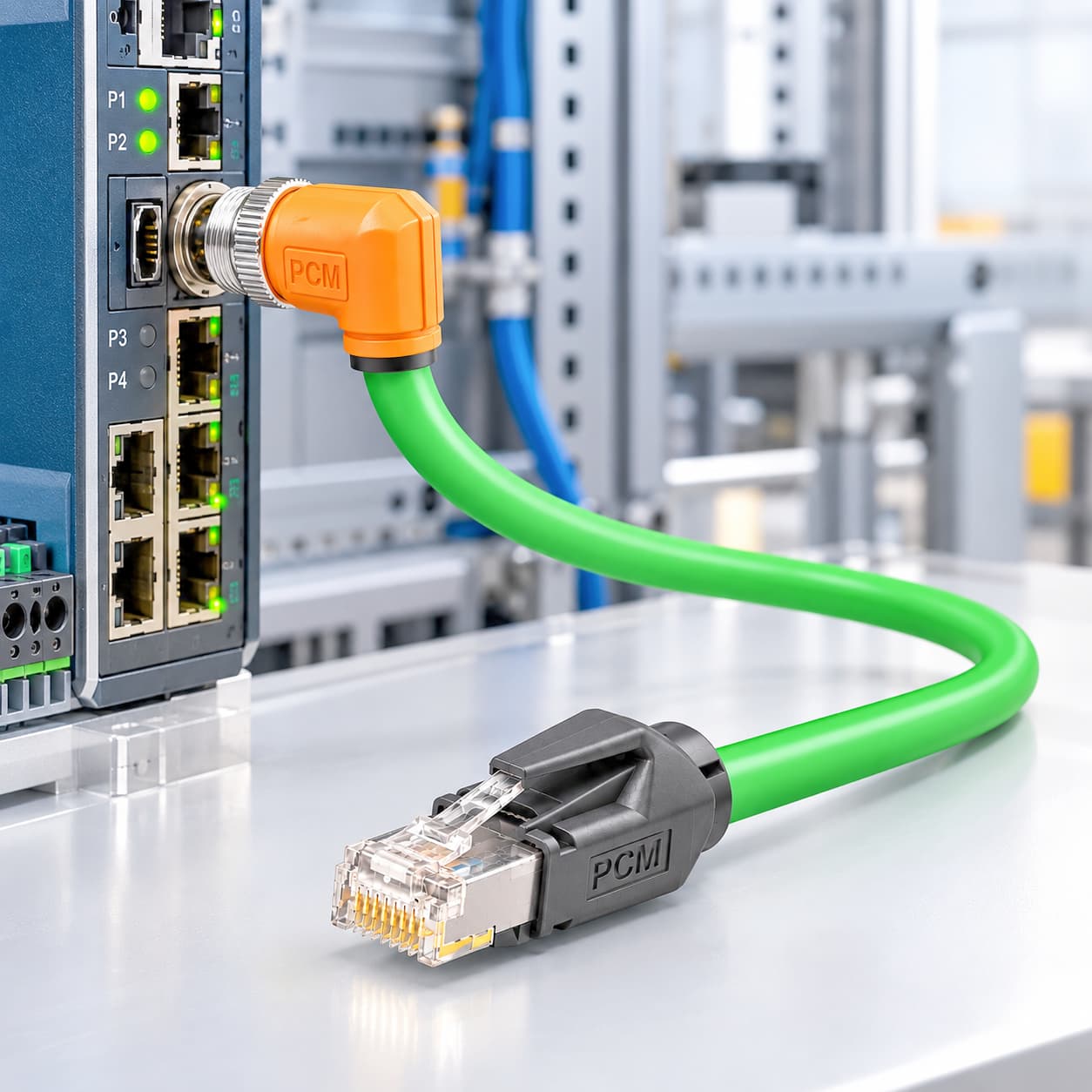

Sanoat chekilgan kalitlari

TheM12 X-RJ45 Cat6A kabeliga kodmos X-kodlangan M12 sanoat uskunalari va RJ45-asosidagi sanoat Ethernet kalitlari oʻrtasida yuqori-tezlikda tarmoq ulanishini taʼminlaydi. 90 graduslik M12 ulagichi ixcham uskunalar atrofida kabel yo'nalishini soddalashtiradi, Cat6A ishlashi esa tarmoqli kengligi intensiv sanoat Ethernet aloqasini 10 Gbit / s gacha qo'llab-quvvatlaydi.

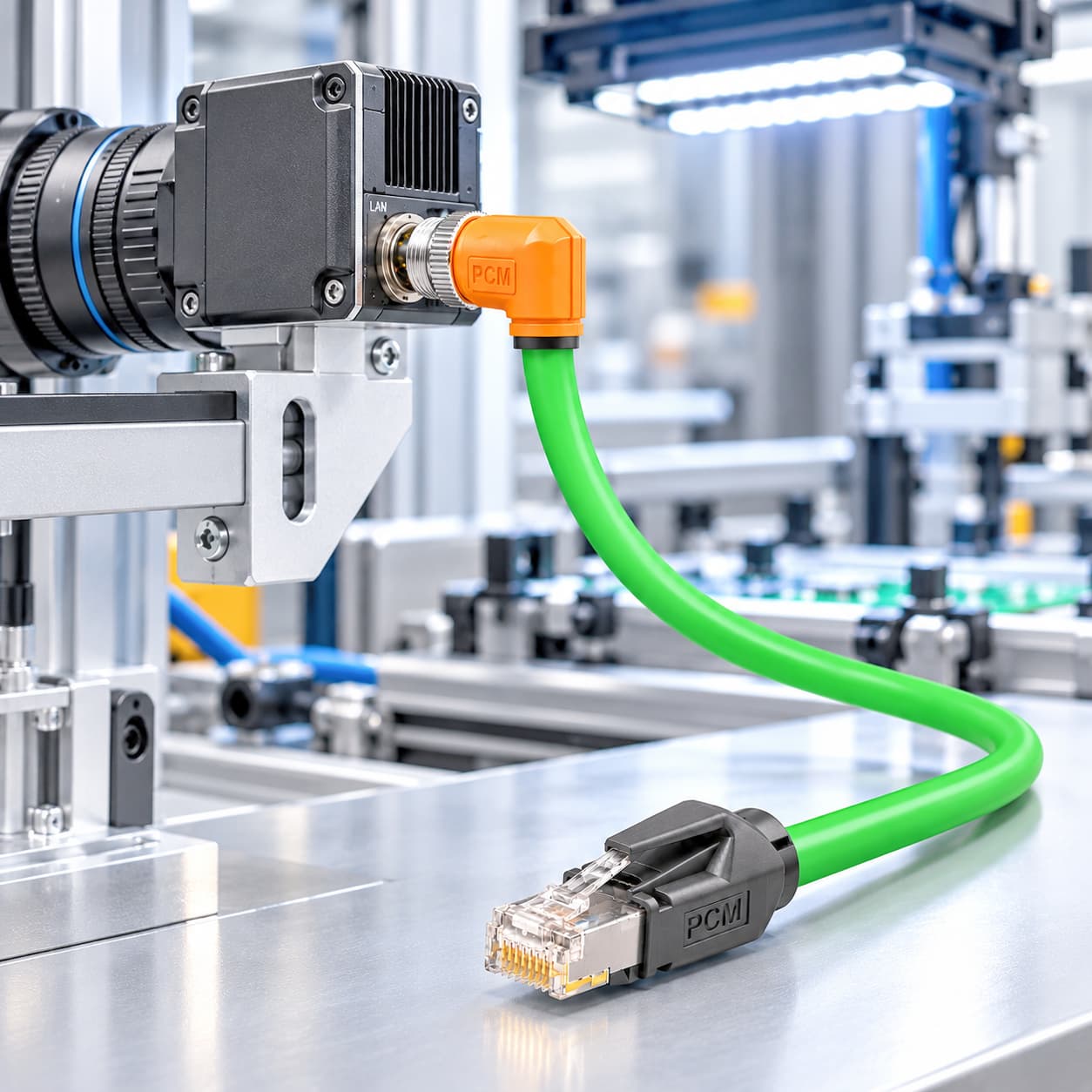

Mashina ko'rish va sanoat kameralari

TheM12 X-kodlangan 10Gb Ethernet kabeliyuqori tarmoqli kengligi maʼlumotlarni uzatishni talab qiluvchi mos mashina koʻrish va sanoat kamera tizimlari uchun mos keladi. U X-kodlangan M12 kamerasi yoki ko‘rish qurilmasi va RJ45 bilan jihozlangan sanoat kompyuterlari, tarmoq kalitlari yoki kontrollerlari o‘rtasida bevosita Cat6A Ethernet ulanishini ta'minlay oladi.

TSS

RJ45 Cat6A kabeliga M12 X-kodi nima?

Bu bir uchida 8-pinli M12 X-kodli erkak ulagichga, ikkinchi tomonida esa RJ45 erkak vilkaga ega bo'lgan sanoat Ethernet kabeli majmuasi. Ushbu konfiguratsiya mos keluvchi M12 X-kodli sanoat uskunalari va RJ45 tarmoq uskunalari o'rtasida to'g'ridan-to'g'ri Ethernet ulanishini ta'minlaydi.

Ushbu kabel qaysi Ethernet tezligini qo'llab-quvvatlaydi?

Cat6A to'rt{1}}juftlik konfiguratsiyasi 10 Gbit/s gacha Ethernet uzatishni qo'llab-quvvatlash uchun mo'ljallangan. Tarmoqning haqiqiy ishlashi to'liq kabel qurilishiga, kabel uzunligiga, ulangan uskunaga va o'rnatish muhitiga bog'liq.

Nima uchun bu kabel X-kodli M12 ulagichidan foydalanadi?

M12 X-kodlash sakkizta kontaktni toʻrtta juftlik Ethernet uzatish uchun tashkil etilgan-taʼminlaydi va odatda yuqori tezlikdagi sanoat Ethernet ilovalari uchun ishlatiladi. Interfeys faqat mos X-kodlangan M12 uskunasiga ulanishi kerak.

Ulagichning konfiguratsiyasi qanday?

A oxiri 8-pinli M12 X-kodli erkak to‘g‘ri burchakli ulagichdan foydalanadi. B uchi to'g'ri RJ45 erkak vilkasini ishlatadi.

Nima uchun to'g'ri burchakli{0}}M12 ulagichidan foydalanish kerak?

To'g'ri burchakli{0}}burchak M12 ulagichi qurilma orqasida talab qilinadigan o'rnatish bo'shlig'ini kamaytiradi va kabelning chiqish yo'nalishini boshqaradi. Bu qiladito'g'ri burchakli M12 - RJ45 kabeliixcham sanoat kameralari, mashinalar va avtomatlashtirish uskunalari uchun foydalidir.

Bu M12 X-kodi RJ45 kabeli ekranlanganmi?

Ha. Belgilangan Cat6A konfiguratsiyasi yuqori tezlikdagi sanoat Ethernet uzatishda elektromagnit parazit va oʻzaro aloqalarni kamaytirishga yordam berish uchun S/FTP himoyalangan kabel konstruktsiyasidan foydalanadi.

To'liq kabel yig'ilishi IP67mi?

Yo'q. M12 ulanishi to'g'ri ulanganda va mos interfeys bilan himoyalanganda IP65/IP67 himoyasini ta'minlay oladi. Standart RJ45 ulagichi IP20, shuning uchun M12{8}}to-RJ45 kabelining to'liq yig'ilishi to'liq IP67 sifatida tavsiflanmasligi kerak.

Ushbu kabelni mashinani ko'rish tizimlari uchun ishlatish mumkinmi?

Ha, kamera yoki ko‘rish uskunasi mos X-kodli M12 Ethernet interfeysidan foydalansa va tarmoq talablari Cat6A kabel konfiguratsiyasiga mos kelsa. 10 Gbit/s qobiliyati bu turdagi kabelni yuqori tarmoqli kenglikdagi sanoat tasvirlash ilovalari uchun ayniqsa foydali qiladi.

Ushbu kabel qanday uskunani ulashi mumkin?

Odatda mos keluvchi uskunalarga sanoat chekilgan kalitlari, sanoat kameralari, mashinani ko‘rish tizimlari, sanoat shaxsiy kompyuterlari, kontrollerlar va tegishli X-kodli M12 yoki RJ45 Ethernet interfeyslari bilan jihozlangan boshqa qurilmalar kiradi.

Premier Cable kabel uzunligini sozlashi mumkinmi?

Ha. Premier Cable maxsus kabel uzunliklarini taqdim etishi va OEM va sanoat avtomatizatsiyasi loyihalari uchun kabel rangi, ko'ylagi materiali, etiketka, ulagich yo'nalishi, simlar va qadoqlash talablarini baholashi mumkin.

Muvofiqlikni qanday tasdiqlash kerak?

Buyurtma berish yoki oʻrnatishdan oldin M12 X-kodlash, ulagich jinsi, ulanish interfeysi, Ethernet toifasi, pin tayinlanishi, ekranlash va uskuna talablarini tasdiqlangan ishlab chiqarish chizmasiga muvofiq tasdiqlang.
